FLUG-Informationen
Risszeichnungen
(Auswahl)

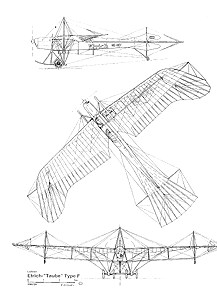

Lohner-Etrich "Taube" Type F
Aufklärungs-, Schul- und Übungsflugzeug

Besatzung: 1 Pilot, 1 Flugschüler/Beobachter
Antrieb: 1 x 77 kW (105 PS)
Walter Minor 4-111,
2-Blatt-Holzpropeller mit 202 cm Durchm.
Abmessungen:
Spannweite: 13,85 m
Höhe: 3,30 m
Länge: 10,00m
Flügelfläche: 32 m2
Gewichte: Leergewicht: 623,30 kg
Flächenbeiastung: 25 kg/m2
Max. Startgewicht: 800 kg
Leistungsbelastung: 7,62 kg/PS
Geschwindigkeit: ca. 80-90 km/h

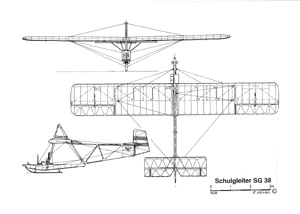

Schulgleiter SG 38
Übungsgleiter

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 10,41 m
Höhe: 2,43 m
Länge: 6,28 m Flügelfläche: 16,0M2
Flügelstreckung: 6,76
Gewichte: Rüstgewicht: 105 kg
Flächenbelastung: 13,125 kg/m2
Max. Startgewicht: 210 kg
Leistungen: Gleitzahl: 10
Windenschlepp: 60 km/h
Zul. Höchstgeschwindigkeit: 115 km/h
Geringstes Sinken: 1,3 m/s

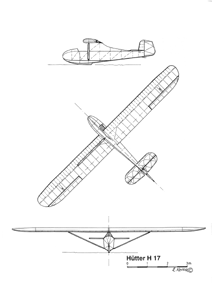

Hütter H 17
Übergangs-Schulsegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 9,69 m
Höhe: 1,26 m
Länge: 4,64 m
Flügelfläche: 9,2M2
Flügelstreckung: 10,2
Gewichte: Rüstgewicht: 65 kg
Flächenbeiastung: 19,55 kg/M2
Max. Startgewicht: 183 kg
Leistungen: Gleitzahl: 1:17
Flugzeugschlepp: 125 km/h
Geringstes Sinken: bei 52 km/h 1,0 m/s

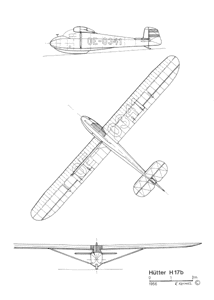

Hütter H 17b
Übungssegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 9,96m
Höhe: 1,32 m
Länge: 5,18 m
Flügelfläche: 9,47 m2
Flügelstreckung: 10,5
Gewichte: Rüstgewicht: 105 kg
Flächenbelastung: 21,6 kg/M2
Max. Startgewicht: 205 kg
Leistungen: Gleitzahl: 1:18 Zul.
Höchstgeschw.: 225 km/h
Geringstes Sinken: 0,98m/s

DFS "Olympia-Meise"
Standardflugzeug für die Olympiade 1940

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 15,00m
Höhe: 1,60 m
Länge: 7,27 m Flügelfläche: 15,0M2
Gewichte: Rüstgewicht: 160 kg
Flächenbelastung: 17,0 kg/M2
Max. Startgewicht: 255 kg
Leistungen: Gleitzahl: 25,5
Windenschlepp: 80 km/h
Zul. Höchstgeschwindigkeit: 220 km/h
Flugzeugschlepp: 100 km/h
Geringstes Sinken: bei 59 km/h 0,71 m/s
Bestes Gleiten: bei 69 km/h

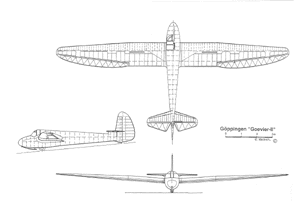

Göppingen "Goevier-II"
Doppelsitzer für Kunstflugschulung und Übung

Besatzung: 1 Pilot, 1 Flugschüler
Abmessungen:
Spannweite: 14,74 m
Höhe: 1,46 m
Länge: 7,26 m Flügelfläche: 19,0M2
Flügelstreckung:
Gewichte: Rüstgewicht: 200 kg
Flächenbelastung: 21,5 kg/M2
Max. Startgewicht: 410 kg
Leistungen: Gleitzahl: 20
Zul. Höchstgeschwindigkeit: 200 km/h
Flugzeugschlepp: 100 km/h
Geringstes Sinken: bei 60 km/h 0,9 m/s

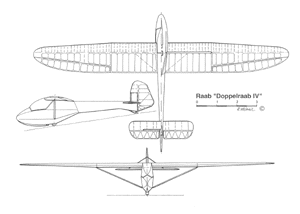

Raab "Doppelraab IV"
Doppelsitzer-Schul- und Übungssegelflugzeug

Besatzung: 1 Pilot/1 Flugschüler
Abmessungen:
Spannweite: 12,76 m
Höhe: 1,60m
Länge: 6,90m Flügelfläche: 18 m2
Flügelstreckung: 9,04
Gewichte: Rüstgewicht: 175 kg
Flächenbelastung: 20 kg/M2
Max. Startgewicht: 355 kg
Leistungen: Gleitzahl: 20
Windenschlepp: 85 km/h
Zul. Höchstgeschwindigkeit: 220 km/h
Flugzeugschlepp: 110 km/h
Geringstes Sinken: 0,85 m/s

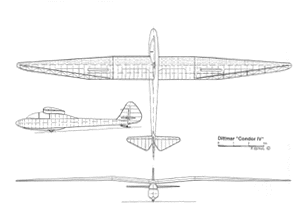

Dittmar "Condor IV"
Zweisitziges-Leistungssegelflugzeug

Besatzung: 1 Pilot/1 Fluggast
Abmessungen:
Spannweite: 18,00m
Höhe: 1,60m
Länge: 8,30 m
Flügelfläche: 21,3M2
Flügelstreckung: 15,2
Gewichte: Rüstgewicht: 330 kg
Flächenbelastung: 24,9 kg/M2
Max. Startgewicht: 520 kg
Leistungen: Gleitzahl: 1:31
Flugzeugschlepp: 130 km/h
Ger. Sinken: bei 70 km/h 0,64 m/s
Max. Gleitflug: 190 km/h

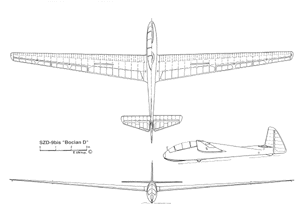

SZD-9bis "Bocian 1 D"
Doppelsitzer Schul- und Übungssegelflugzeug

Besatzung: 1 Pilot, 1 Flugschüler
Abmessungen:
Spannweite: 18,00 m
Höhe: 1,30 m
Länge: 7,95 m
Flügelfläche: 20,0M2
Flügelstreckung: 15,85
Gewichte: Rüstgewicht: 355 kg
Flächenbelastung: 26,2 kg/m2
Max. Startgewicht: 525 kg
Leistungen: Gleitzahl: 26 V/min: 59 km/h
Zul. Höchstgeschwindigkeit: 200 km/h
Flugzeugschlepp: km/h
Geringstes Sinken: bei 72 km/h 0,80 m/s
Beste Gleitzahl bei: 80 km/h

Schleicher "Rhönlerche II"
Doppelsitzer Schul- und Übungsegelflugzeug

Besatzung: 1 Pilot/1 Flugschüler
Abmessungen:
Spannweite: 13,00 m
Höhe: m
Länge: 7,30 m
Flügelfläche: 16,34M2
Flügelstreckung: 10,3
Gewichte: Rüstgewicht: 200 kg
Flächenbelastung: 24,5 kg/M2
Max. Startgewicht: 400 kg
Leistungen: Gleitzahl: 19
Windenschlepp: 90 km/h
Zul. Höchstgeschwindigkeit: 170 km/h
Flugzeugschlepp: 120 km/h
Geringstes Sinken: 1,0m/s

Scheibe Mü 18 "B-Spatz"
Übungssegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 13,20 m
Höhe: m
Länge: 6,00m Flügelfläche: 11,08M2
Flügelstreckung: 16
Gewichte: Rüstgewicht: 108 kg
Flächenbelastung: 20,2 kg/M2
Max. Startgewicht: 220 kg
Leistungen: Gleitzahl: 28
Windenschlepp: 90 km/h
Zul. Höchstgeschwindigkeit: 150 km/h
Flugzeugschlepp: 110 km/h
Geringstes Sinken: 0,67 m/s

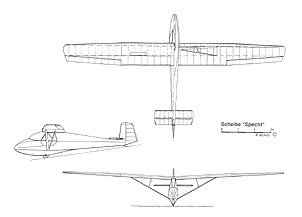

Scheibe "Specht"
Doppelsitzer-Übungssegelflugzeug

Besatzung: 1 Pilot/1 Flugschüler
Abmessungen:
Spannweite: 13,50 m
Höhe: 2 m
Länge: 7,42 m
Flügelfläche: 16,64 m2
Flügelstreckung: 10,37
Gewichte: Rüstgewicht: 210 kg
Flächenbelastung: 23,4 kg/M2
Max. Startgewicht: 390 kg
Zuladung: 180 kg
Leistungen: Gleitzahl: 20
Windenschlepp: 90 km/h
Zul. Höchstgeschwindigkeit: 170 km/h
Flugzeugschlepp: 130 km/h
Geringstes Sinken bei 65 km/h 0,80 m/s Mindestgeschw.: 50 km/h

Scheibe "Bergfalke IV"
Doppelsitzer- Übungssegelflugzeug

Besatzung: 1 Pilot/1 Flugschüler
Abmessungen:
Spannweite: 16,60 m
Höhe: 1,07 m
Länge: 7,88 m
Flügelfläche: 17,7M2
Flügelstreckung: 15,6
Gewichte: Rüstgewicht: 260 kg
Flächenbelastung: 24,8 kg/m2
Max. Startgewicht: 440 kg
Leistungen: Gleitzahl: 28 Windenschlepp: 85 km/h
Zul. Höchstgeschwindigkeit: 160 km/h
Flugzeugschlepp: 120 km/h
Geringstes Sinken: 0,72 m/s

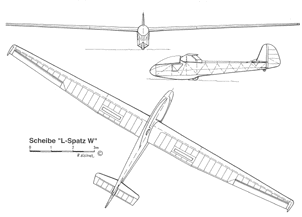

Scheibe Mü 18 "L-Spatz W" OE-0699
Leistungssegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 15,00 m
Höhe: 1.20 m
Länge: 6,00m
Flügelfläche: 11,70M2
Flügelstreckung: 19
Gewichte: Rüstgewicht: 140 kg
Flächenbelastung: 21,3 kg/M2
Max. Startgewicht: 250 kg
Leistungen: Gleitzahl: 29 Windenschlepp: 90 km/h
Zul. Höchstgeschwindigkeit: 180 km/h
Flugzeugschlepp: 110 km/h
Geringstes Sinken: bei 62 km/h 0,64 m/s
Bestes Gleiten bei 73 km/h

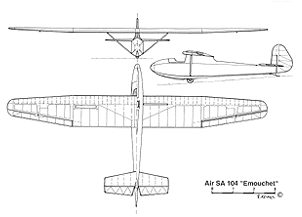

Air SA 104 "Emouchet" OE-0215
Schul und Übungssegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 12,40 m
Höhe: m
Länge: 6,75 m
Flügelfläche: 12,4 m2
Gewichte: Rüstgewicht: 190 kg
Flächenbelastung: 22,6 kg/m2
Max. Startgewicht: 280 kg
Normale Geschwindigkeit: 60 km/h
Flugzeugschlepp: km/h
Geringstes Sinken: m/s

SZD-22 "Mucha Standard"
Standard-Hochleistungssegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 14,98 m
Höhe: 1,06m
Länge: 7,00 m
Flügelfläche: 12,75 M2
Flügelstreckung- 17,65
Gewichte: Rüstgevvicht: 240 kg
Flächenbelastung: 27,4 kg/M2
Max. Startgewicht: 350 kg
Leistungen: Gleitzahl: 27,8
Mindestgeschwindigkeit: 59 km/li
Zul. Höchstgeschwindigkeit: 250 km1h
Bestes Gleiten bei 71 km/h
Geringstes Sinken: bei 71 km/h 0,73 m/s

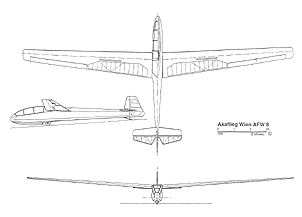

Akaflieg Wien "AFW 8"
Doppelsitzer-Segelflugzeug

Besatzung: 1 Pilot/1 Fluggast
Abmessungen:
Spannweite: 16,60m
Höhe: 1,45 m
Länge: 8,35 m
Flügelfläche: 17,5M2
Flügelstreckung: 15,7
Gewichte: Rüstgewicht: 260 kg
Flächenbelastung: 25,2 kg/M2
Max. Startgewicht: 440 kg
Leistungen: Gleitzahl: 22,7 bei 75 km/h
Geringstes Sinken: 0,88 m/s bei 88 km/h

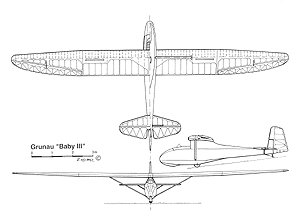

Grunau "Baby III"
Übungssegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 13,67 m
Höhe: 1,38 m
Länge: 6,09 m
Flügelfläche: 14,2 M2
Flügelstreckung: 13,16
Gewichte-. Rüstgewicht: 170 kg
Flächenbelastung: 18,3 kg/M2
Max. Startgewicht: 260 kg
Leistungen: Gleitzahl: 17 bei 55 km/h
Flugzeugschlepp: km/h
Geringstes Sinken: 0,85m/s

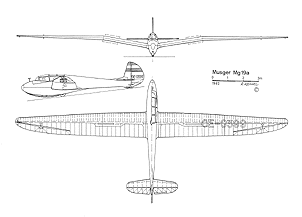

Musger Mg 19a "Steinadler" OE-0399
Doppelsitzer-Leistungssegelflugzeug

Besatzung: 1 Pilot, 1 Fluggast/Flugschüler
Abmessungen:
Spannweite: 17,60 m
Höhe: 1,72 m
Länge: 8,04 m
Flügelfläche: 211,0M2
Flügelstreckung: 14,23
Gewichte: Rüstgewicht: 285 kg
Flächenbelastung: 23,1 kg/M2
Max. Startgewicht: 485 kg
Leistungen: Gleitzahl: 26 bei 75 km/h
Zul. Höchstgeschw.: 200 km/h
Geringstes Sinken: 0,73 m/s

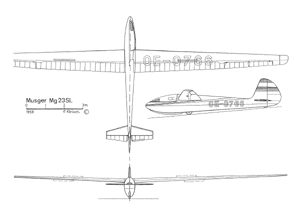

Musger Mg 23SL OE-0766
Leistungssegelflugzeug

Besatzung: 1 Pilot
Abmessungen:
Spannweite: 16,25 m
Höhe: 1,53 m
Länge: 7,22 m
Flügelfläche: 14,207M2
Flügelstreckung: 18,58
Gewichte: Rüstgewicht: 240 kg
Flächenbeiastung: 25,3 kg/M2
Max. Startgewicht: 360 kg
Leistungen: Gleitzahl: 34 bei 80 km/h
Zul. Höchstgeschw.: 200 km/h
Geringstes Sinken: 0,60 m/s bei 67 km/h

Westermayer B8M-Austria/OE-AXW

Besatzung: 1 Pilot
Antrieb: 1 x 48 kW (65 PS) VW-Motor, 1,8 Liter
            Boxermotor mit Luftkühlung. 3800 U/min.
2-Blatt Hauptrotor aus Holz, später aus GFK,
Kopf-Kipp-Steuerung des Rotors.
2-Blatt Druckluftschraube.
Abmessungen: Rotordurchmesser: 6.90 m
Höhe: 2.00 m
Rumpflänge: 3.20 m
Rotorfläche: 37.4M2
Rumpfbreite: 1.65 m
Gewichte: Leergewicht: 155 kg
Rotorflächenbelastung: 7.24 kg/m2
Max. Startgewicht: 270 kg
Leistungsbelastung: 5.6 kg/kW
Leistungen: Höchstgeschwindigkeit: 120 km/h
Steiggeschwindigkeit: 2-3 m/s
Reisegeschwindigkeit: 90 km/h Reichweite: 160 km
Mindestgeschwindigkeit: 35 km/h
Rotordrehzahl: 380 U/min
Startstrecke: 100 m

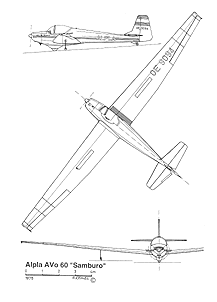

Alpla AVo 60 "Samburo" OE-9094
Motorsegler

Plätze: 1 Pilot, 1 Passagier
Antrieb: 1 x 44 kW (60 PS) Limbach 4-Zylinder
            Boxermotor, 2-Blattpropeller
Abmessungen:
Spannweite: 16,68 m
Höhe: 1,82 m
Länge: 7,50 m Flügelfläche: 20,7 m2
Gewichte: Rüstgewicht: 450 kg
Flächenbelastung: 31,5 kg/M2
Max. Startgewicht: 650 kg
Leistungsbelastung: 14,8 kg/kW
Leistungen: Zul. Höchstgeschwindigkeit:180 km/h
Reichweite: 600-700 km
Reisegeschwindigkeit: 160 km/h
Startstrecke auf 15 m H.: 425 m
Mindestgeschwindigkeit: 50 km/h
Gleitzahl: bei 90 km/h: 27
Steigleistung: 2,3 m/s
Ger. Sinken: bei 75 km/h: 0,85 m/s
Flugzeugschlepp: 100 km/h
Geringstes Sinken: bei 59,4 km/h 0,7 m/s
Bestes Gleiten: 25,5 m/s

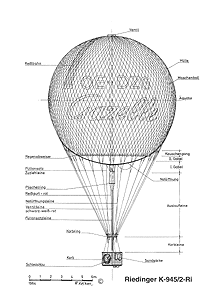

Riedinger K-945/2-Ri
Gasballon

Plätze: 1 Pilot, 5 Passagiere
Abmessungen:
Nenninhalt: 900 qm
Eff. Inhalt: 945 qm
Größter Durchmesser: 12,17 m
Gewichte: Leergewicht: 360 kg
Max. Zuladung: 736 kg
Max. Startgewicht: 1096 kg
Füllgas: Leuchtgas, Wasserstoff, Helium
Tragkraft bei Leuchtgasfüllung:
max.3 Personen, Ballast 5x15kg
Tragkraft bei Wasserstoff- oder Heliumfüllung:
max.5 Personen, Ballast 8x15kg
